HZHY-AI200_B
HZHY-AI200_B 是一个高性能,接口丰富的 NVIDIA® Jetson Nano与 Jetson Xavier NX、Jeston TX2-NX兼容的载板。 载板提供了 HDMI2.0,千兆以太网, USB3.0,USB 2.0 ,USB WIFI MODE ,M.2 WIFI/BT,M.2 KEY E PCIE 固态硬盘,CSI CAMERA,RS232,RS485,SIM Card,GPIO,I2C,I2S 风扇,继电器干节点等丰富的外围接口。
HZHY-AI200_B基本参数
支持NVIDIA模组
NVIDIA Xavier NX / Nano/TX2-NX
接口方式
266 PIN Connector
温度
-20℃~+65℃
工作电压
12V ~ 36V
尺寸
134mm×151.5mm
M.2 CONNECT KEY E
WIFI 或BT
M.2 CONNECT KEY M
NVME 或5G MODULE
HDMI +DP Port
1路HDMI+1路DP
TF 卡
TF卡座
SIM卡
Mini SIM卡槽
FAN
风扇接口
Key
复位与强制恢复按键
CSI extern
1.27 Pitch Header 17*2
CSI CONNECT
4路摄像头输入(FFC 30)
Ethernet
1路(RJ45接口,支持10/100/1000)
USB3.0
4路(Type A接口)
USB2.0
2路(Type C接口连接UART 和Debug)
USB2.0
2路(HOST模式,连接2.0间距5PIN连接器)
ISOLATE IO
1路CAN
2路开出
2路RS232/RS485
接口方式MCD1.5/10-GIF-3.81
3V LITHIUM BATTERY
RTC 3V 后备电池
LED
LED灯
SIP
RS485和其它功能跳线
温度传感器
LM92温度传感器
Power接口
5.08MM-3P(12V ~ 36V输入)
Multifunctional port
1路I2C
2路SPI
1路I2S
GPIO
连接方式Header x22 2.54 PITCH
HZHY-AI200_B外设接口
Designator
Connector
Description
J1
NVIDIA NX / Nano
Nano or NX 266 PIN Connector
J2
M.2 CONNECT KEY E
WIFI or BT
J3
M.2 CONNECT KEY B or M
NVME or 5G MODULE
J4/J5
USB 3.0 Type A
USB 3.0 Link 1 Type A Connector
J6/J7
USB 2.0 Type C
USB2.0 to UART and Debug
J8/J9
USB 2.0 Host
2.0 Pitch 5PIN
J10/J11/J12/J13
CSI CONNECT
FFC 30 CAMERA input
J14
CSI extern
1.27 Pitch Header 17*2
J15
HDMI +DP Port
Right Angle Vertical Connector
J16
NVIDIA Gigabit Ethernet
RJ45 Gigabit Ethernet Connector (10/100/1000)
J17
CAN+IO+RS232+RS485
MCD1.5/10-GIF-3.81
J18
DC Power
12V ~ 36V
J19
Multifunctional port
Header x22 2.54 PITCH
J20
TF Card
J21
SIM Card Slot
Mini SIM Card Slot
J22
FAN CONNECT
Picoblade Header
J23/J24
Key
Reset or Recover for Debug
J25
ANT adj port
Header x2 2.54 PITCH
J26
SD extern
1.27 Pitch Header 10*2
J27~J31
SIP
RS485和其它功能跳线
X7
3V LITHIUM BATTERY
RTC 3V 后备电池

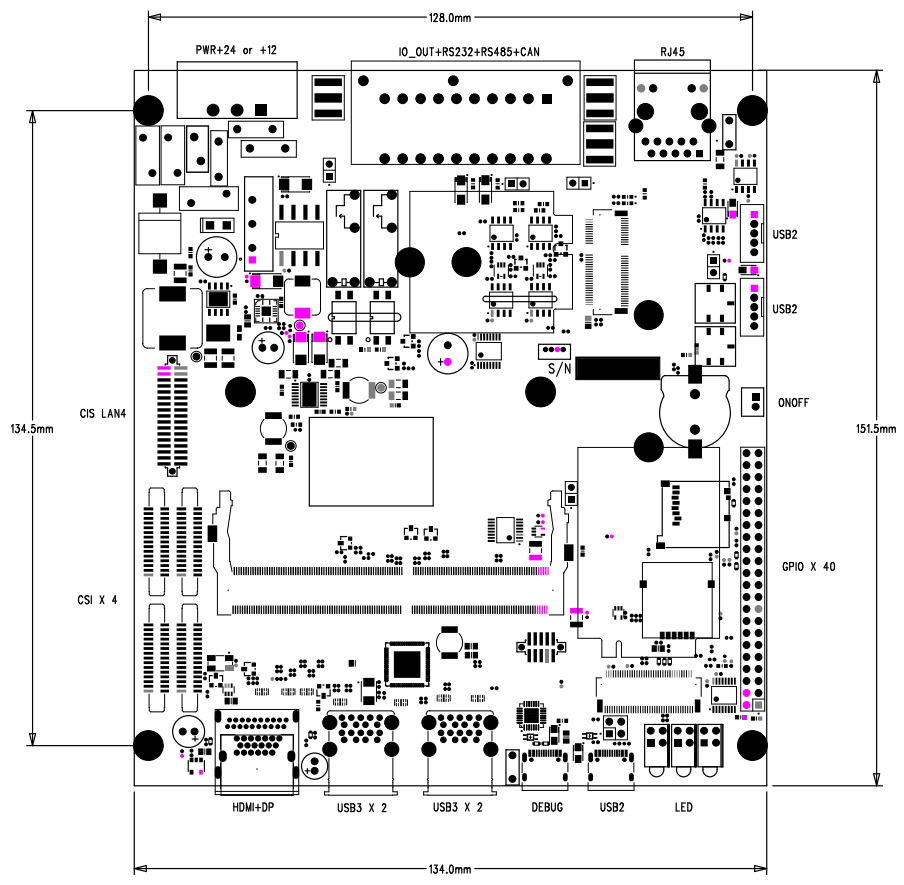

HZHY-AI200_B结构图
-
-
